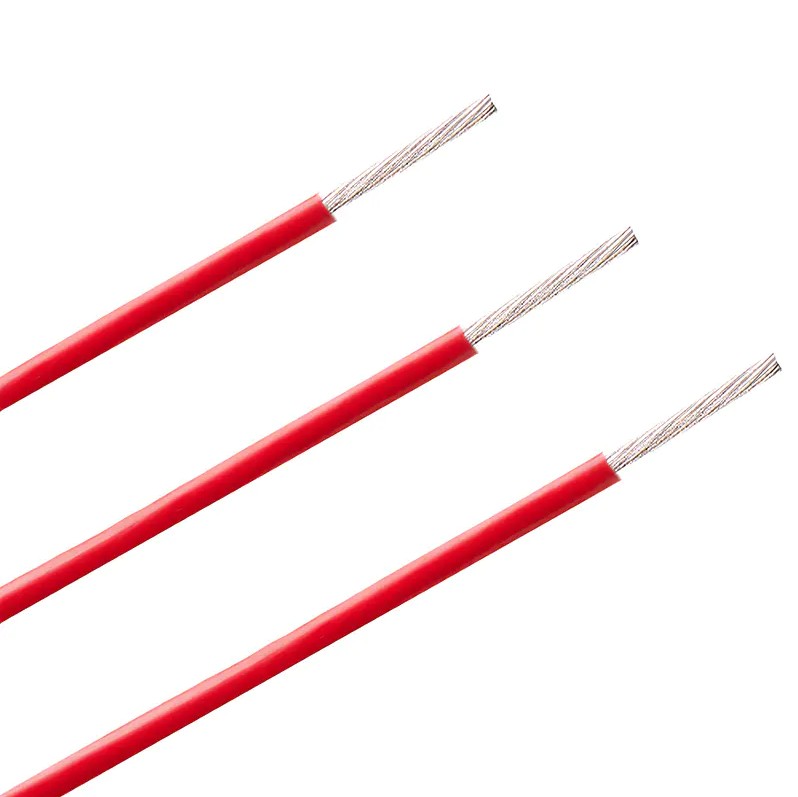

Ce este sârma de teflon? Ghid de selecție a cablurilor fluoroplastice

În medii solicitante cu temperaturi se întinde de la -65°C până la 260°C , Sârmă de teflon (sârmă izolată cu fluoroplastic) a devenit un material de susținere de bază pentru industria aerospațială, vehicule cu energie nouă, echipamente medicale și fabricarea semiconductoarelor, datorită inerției sale chimice remarcabile și performanței dielectrice. În comparație cu firele izolate din PVC sau XLPE, izolația cu teflon atinge tensiuni mai mari la grosimi de pereți mai subțiri, permițând echipamentelor să obțină atât fiabilitate ridicată, cât și avantaje ușoare într-un spațiu limitat.

Trei sisteme de materiale de bază din sârmă de teflon

Teflonul nu este un singur material, ci cuprinde trei fluoroplastice: PTFE, FEP și PFA. Fiecare diferă în ceea ce privește evaluarea temperaturii, metoda de procesare și proprietățile mecanice, iar selecția incorectă va afecta în mod direct durata de viață și siguranța echipamentului.

Sârmă PTFE (politetrafluoretilenă).

PTFE oferă cea mai remarcabilă performanță la temperatură dintre fluoroplasticele, cu o temperatură de funcționare continuă de 260°C . Datorită vâscozității sale extrem de ridicate la topire, nu poate fi procesată prin extrudare convențională și este în schimb fabricată prin ambalarea cu bandă și sinterizarea . Acest proces conferă firului PTFE o deformare extrem de scăzută a curgerii la rece și o absorbție de umiditate aproape de zero, făcându-l ideal pentru scenarii de cablare fixă ​​expuse la abur la temperatură ridicată sau la medii chimice pe perioade lungi.

Sârmă FEP (Etilen Propilenă Fluorurată).

FEP poate fi procesat prin extrudare în topitură cu o temperatură de funcționare continuă de 200°C . În timp ce menține stabilitatea chimică comparabilă cu PTFE, oferă o rezistență dielectrică mai mare și o rentabilitate mai bună, făcându-l cel mai utilizat tip de sârmă de teflon pentru cablurile senzorilor, liniile de semnal de control și cablarea industrială la distanță lungă.

Sârmă PFA (perfluoroalcoxi).

PFA combină Rezistenta la temperatura de 260°C de PTFE cu procesabilitatea prin extrudare a FEP, demonstrând totodată tenacitate mecanică superioară și durată de viață mai lungă la temperaturi ridicate. Această caracteristică îl face alegerea preferată pentru cablarea pieselor mobile în echipamentele de fabricare a semiconductoarelor.

Tehnologia de placare a conductorilor determină fiabilitatea la temperaturi ridicate

Materialele de izolație din teflon necesită procesare la temperatură înaltă, în timpul căreia conductoarele de cupru goale sunt foarte susceptibile la oxidare, ceea ce duce la o conductivitate degradată sau chiar la defectarea contactului. Prin urmare, selecția de placare a conductorului este direct legată de tipul de material izolator și este un factor critic în asigurarea funcționării stabile pe termen lung a firului de teflon.

• Cupru placat cu argint (SPC): Îmbunătățește semnificativ conductivitatea și previne eficient oxidarea de mai jos 200°C ; configurație standard pentru cabluri FEP de înaltă frecvență.
• Cupru placat cu nichel (NPC): Stratul de nichel formează o barieră termică robustă și este alegerea necesară pentru firul PFA și PTFE care funcționează la 260°C .
• Cupru placat cu staniu: O soluție rentabilă pentru sârmă FEP în funcționare continuă mai jos 150°C .

Procesele de torsionare a conductorilor trebuie să respecte cu strictețe standardele ASTM și UL pentru a asigura flexibilitate maximă, împiedicând în același timp pătrunderea mediului chimic sau a umezelii de-a lungul miezului conductorului.

Valoarea de aplicare a firului de teflon în patru industrii critice

Sârmă de teflon nu este un cablu de uz general, ci o soluție specializată pentru condiții extreme. Următoarele patru sectoare au cea mai mare dependență de acesta și impun cele mai stricte cerințe de performanță.

Vehicule cu energie noi și sisteme de baterii

În vehiculele electrice, sistemul de management al bateriei (BMS) și mediile interne ale compartimentului motorului depășesc frecvent 150°C , în timp ce sunteți expus la medii corozive, cum ar fi uleiul, lichidul de frână și electrolitul. Rezistența la ulei, rezistența la combustibil și o gamă largă de temperatură a sârmei de teflon îi permit să îndeplinească cerințele de viață de proiectare a vehiculului de peste 20 de ani .

Echipamente medicale și de laborator

Materialul de teflon este biocompatibil și poate rezista la cicluri repetate de sterilizare în autoclavă. În cablarea internă a instrumentelor chirurgicale, a echipamentelor de diagnostic și a analizoarelor de laborator, Teflon Wire menține integritatea izolației după mai multe sterilizări, prevenind oprirea echipamentului sau pericolele de siguranță cauzate de defecțiunea izolației.

Comunicații aerospațiale și de înaltă frecvență

Echipamentele aerospațiale sunt extrem de sensibile la greutate. Rezistenta dielectrica ultra-înalta a teflonului permite reducerea grosimii izolatiei la 1/3 până la 1/2 cea a materialelor tradiționale, reducând semnificativ greutatea cablajului la tensiuni nominale echivalente. Între timp, constanta sa dielectrică scăzută și factorul de pierdere scăzut îl fac un material de izolare ideal pentru cablurile de comunicație cu frecvență radio (RF).

Echipamente de fabricare a semiconductoarelor

Cablarea internă a brațelor robotizate, a platformelor de încălzire și a camerelor de vid în echipamentele de procesare a plachetelor semiconductoare necesită cabluri pentru a realiza milioane de cicluri flexibile la temperaturi între 200°C și 260°C . Sârmă PFA, cu tenacitatea sa la temperaturi ridicate și rezistența la uzură, a devenit configurația standard pentru mutarea cablajului în acest domeniu.

Cum să selectați firul de teflon potrivit pentru proiectul dvs

Selectarea firului de teflon necesită o evaluare completă în patru dimensiuni: temperatură, mediu chimic, frecvență de mișcare mecanică și performanță electrică. Următorul cadru de decizie îi ajută pe ingineri să-și restrângă rapid opțiunile:

1. Dacă temperatura de funcționare ≤ 200°C cu îndoiri frecvente, acordați prioritate Sârmă FEP ;
2. Dacă temperatura de funcționare ≤ 260°C cu cablaj în mișcare static sau de joasă frecvență, selectați Sârmă PTFE ;
3. Dacă temperatura de funcționare ≤ 260°C cu piese în mișcare de înaltă frecvență, selectați PFA Wire ;
4. Dacă cablurile au nevoie de scufundare pe termen lung în lichide chimice, excludeți structurile învelite cu bandă PTFE și acordați prioritate tipurilor extrudate FEP sau PFA.

În plus, toate sârmele de teflon prezintă rate de degajare extrem de scăzute în intervalele de temperatură nominală; descompunerea materialului și eliberarea de urme de gaz apar numai atunci când temperaturile depășesc 400°C . Prin urmare, în condiții normale de funcționare, sârmă de teflon nu prezintă nicio problemă în ceea ce privește contaminarea volatilă.

Depozitarea și fiabilitatea pe termen lung a Sârmă de teflon

Materialul de teflon în sine nu se oxidează, nu devine casant sau nu se degradează sub expunerea la UV, oferind aproape durata de depozitare nedeterminata în condiții standard de depozit. Datele măsurate arată că firul de teflon depozitat corespunzător menține performanța electrică și mecanică completă după 30 până la 50 de ani . Această caracteristică reduce semnificativ presiunea de rotație a stocurilor de piese de schimb, în ​​special pentru industriile cu cicluri lungi de întreținere, cum ar fi industria aerospațială și energia nucleară.
