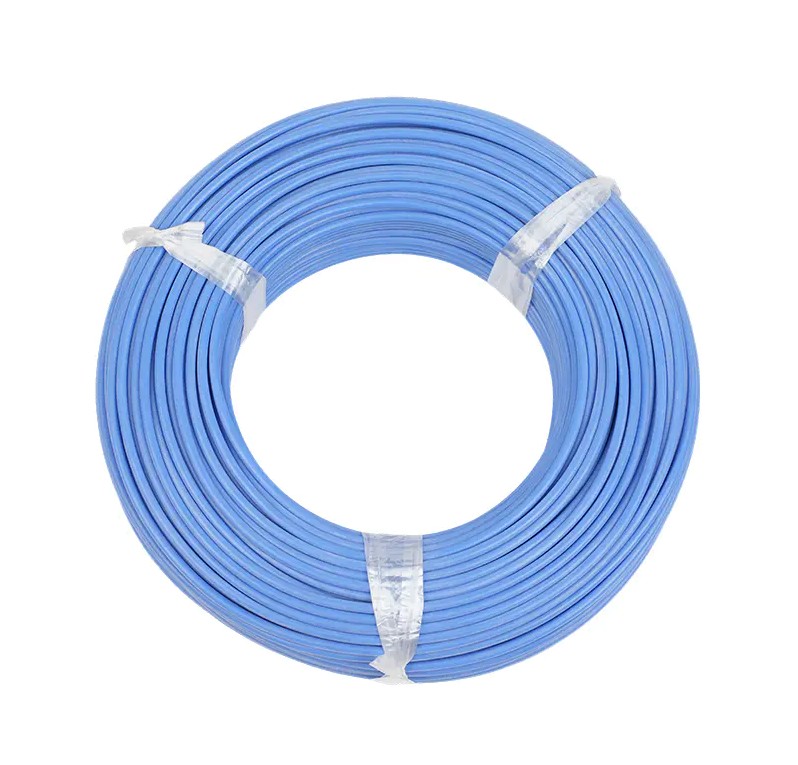

Ce este sârmă de silicon? Ghid pentru cabluri flexibile de înaltă temperatură

În aplicații la temperatură ridicată care necesită ambele flexibilitate mecanică extremă și performanță electrică stabilă, Sârmă de silicon (sârmă izolată din cauciuc siliconic) a devenit materialul de alegere pentru motoarele industriale, vehiculele cu energie nouă și aparatele de uz casnic, datorită structurii sale moleculare unice de siloxan. Domeniul său de temperatură de funcționare se întinde -60°C până la 200°C , iar în condiții repetate de îndoire, răsucire și cicluri termice, stratul izolator nu devine casant sau crapă precum PVC sau XLPE, ci menține suplețea asemănătoare cauciucului pe toată durata de viață.

Diferențele de performanță între sârmă de silicon și materialele de izolare convenționale

Avantajul principal al izolației din cauciuc siliconic provine din structura sa atomică - o „coloană vertebrală de siloxan” formată prin alternarea atomilor de siliciu și oxigen. Această structură conferă o rezistență excepțională la radiațiile UV, ozon și intemperii. Următoarele date de comparație demonstrează în mod clar superioritatea generațională a firului de silicon față de PVC și XLPE:

Co-proiectarea conductorului și a izolației determină limitele de flexibilitate

Flexibilitatea firului de silicon nu este determinată doar de stratul de izolație din cauciuc; geometria conductorului joacă un rol la fel de critic. Prin folosirea tehnicilor de împletire cu mai multe fire ultrafine, rezistența la torsiune a firului poate atinge de câteva ori mai mare decât cea a conductorilor cu un singur fir.

Conductori din cupru fără oxigen placați cu staniu

Fabricarea cauciucului siliconic implică un proces de vulcanizare, în timpul căruia sulful din cauciuc poate reacționa cu miezul de cupru și poate provoca coroziune. Prin urmare, sârmă de silicon utilizează de obicei Cupru fără oxigen cu puritate de 99,99% cu placare cu cositor de înaltă densitate pentru a preveni coroziunea prin vulcanizare, menținând în același timp o excelentă lipire timp de decenii. Acest design este baza pentru funcționarea fiabilă pe termen lung a firului de silicon în cablurile interne ale motorului industrial.

Izolație din silicon de înaltă tensiune cu perete gros

Pentru aplicații specializate, cum ar fi aparatele medicale cu raze X și transformatoarele de înaltă tensiune, izolația extrudată din silicon cu pereți groși poate rezista teste de avarie până la 100 kV . Laboratoarele avansate de testare supun aceste fire la încercări de defecțiune de 100 kV pentru a asigura zero defecțiuni ale izolației în condiții de stres electric extrem.

Analiza aplicației firului de silicon în patru industrii principale

Sârmă de silicon nu este un cablu de uz general, ci o soluție specializată pentru scenarii de temperatură înaltă, frecvență de mișcare ridicată. Următoarele patru sectoare au cea mai mare dependență de caracteristicile sale tehnice.

Motoare și transformatoare industriale

Conductoarele interne din motoarele industriale trebuie să reziste la cicluri termice continue și vibrații mecanice. Cablurile de silicon la temperatură ridicată pot menține integritatea izolației la 200°C , în timp ce raza lor de îndoire ultra-mică de de 4-6 ori diametrul exterior permite rutarea flexibilă în spațiile compacte ale înfășurării motorului - ceva ce cablurile din PVC nu pot realiza.

Pachete de baterii pentru vehicule cu energie noi și controlere de motor

Spațiul de cablare intern din pachetele de baterii EV și controlerele de motor este extrem de limitat și trebuie să reziste creșterilor de temperatură în timpul încărcării rapide. Combine din sârmă de silicon de înaltă tensiune flexibilitatea necesară pentru rutarea în spațiu îngust cu rezistența la căldură necesară pentru managementul termic în timpul încărcării rapide , făcându-l alegerea principală pentru cablajele de înaltă tensiune pentru EV.

Aparate de uz casnic și elemente de încălzire

În aparatele de cafea, cuptoare și încălzitoare industriale, firele sunt adesea direcționate în imediata apropiere a serpentinelor de încălzire. Sârmă de silicon Rezistenta la temperatura de 200°C și proprietățile ignifuge de auto-stingere îi permit să evite carbonizarea izolației sub radiații termice pe termen lung, prelungind semnificativ durata de viață a aparatului.

Echipamente de iluminat de mare putere

Proiectoarele HID și LED de mare putere generează căldură ambientală substanțială în timpul funcționării. Rezistența la UV și la ozon a sârmei de silicon previne îmbătrânirea și crăparea în mediul intern cu temperatură ridicată al corpurilor de iluminat de exterior, asigurând funcționarea stabilă pe termen lung a sistemelor de iluminat.

Caracteristicile de siguranță și limitele de funcționare ale firului de silicon

Înțelegerea corectă a limitelor de rezistență la flacără, rezistență la umiditate și rezistență la ulei ale sârmei de silicon este cheia pentru a evita erorile de selecție.

• Ignifugare: Cauciucul siliconic este a material ignifug și autostingabil . Când este expus la foc, lasă în urmă cenușă de silice neconductivă (SiO₂) care poate menține izolația limitată pentru o perioadă scurtă. Cu toate acestea, pentru adevărat 1000°C Integritate rezistentă la foc, seria de izolație compozită de mica ar trebui să fie selectată.
• Rezistenta la umiditate: Cauciucul siliconic are o absorbție de umiditate extrem de scăzută (de obicei mai jos 1% ), făcându-l potrivit pentru medii cu umiditate ridicată. Cu toate acestea, în cazul expunerii directe pe termen lung la abur, ar trebui utilizate versiuni specializate extrudate.
• Rezistenta la ulei: Cauciucul siliconic are o rezistență moderată la ulei și se poate umfla dacă este scufundat în mod constant în anumiți combustibili sau uleiuri. Pentru medii cu expunere continuă la hidrocarburi , se recomandă fire izolate fluoroplastic cu inerție chimică.

Ghid de selecție: Cum să potriviți specificațiile firului de silicon la condițiile de funcționare

Selectarea firului de silicon necesită o evaluare completă a patru factori: temperatură, frecvență de îndoire, stres electric și expunere chimică:

1. Pentru cablarea statică cu rază de îndoire limitată, raza de îndoire minimă poate fi de 4 ori diametrul exterior ;
2. Pentru aplicații dinamice (cum ar fi lanțurile de transport ale echipamentelor în mișcare), raza minimă de îndoire ar trebui mărită la de 6-8 ori diametrul exterior ;
3. Pentru scenarii de înaltă tensiune (raze X medicale, transformatoare), selectați tipuri extrudate cu pereți groși cu tensiuni nominale de până la 100kV ;
4. În medii care conțin sulf sau operațiuni de lipire pe termen lung, conductoare din cupru fără oxigen placate cu cositor trebuie folosit pentru a suprima coroziunea prin vulcanizare.

În plus, precizia grosimii stratului izolator din silicon afectează direct tensiunile nominale. Liniile de producție echipate cu sisteme de control al diametrului ghidate cu laser pot menține abaterile de grosime a izolației la nivel de microni, care este fundația de producție pentru asigurarea zero defecțiuni a firului de silicon în testele de înaltă tensiune.

Sistemul de fiabilitate și certificare pe termen lung al Sârmă de silicon

Fabricarea cablurilor mature din cauciuc siliconic necesită un control precis al reacțiilor chimice de vulcanizare. Linii de producție certificate sub ISO9001 și IATF16949 Sistemele de management al calității, combinate cu controlere de diametru ghidate cu laser, asigură o grosime precisă și consistentă a izolației. Produsele transporta UL, CE și CCC certificări de siguranță pentru exportul pe piața globală.

În condiții standard de depozit, stratul izolator din cauciuc siliconic al sârmei de silicon nu se oxidează sau devine casant, cu o durată de depozitare care atinge peste 20 de ani . Această caracteristică reduce costurile de întreținere pentru stocul de piese de schimb industriale, în special pentru industrii precum producția de motoare și tranzitul feroviar care necesită lanțuri de aprovizionare stabile pe termen lung.
