Ghid de selecție a cablurilor flexibile industriale: Durabilitatea la îndoire, compararea aplicațiilor și selecția lanțului de tracțiune explicate

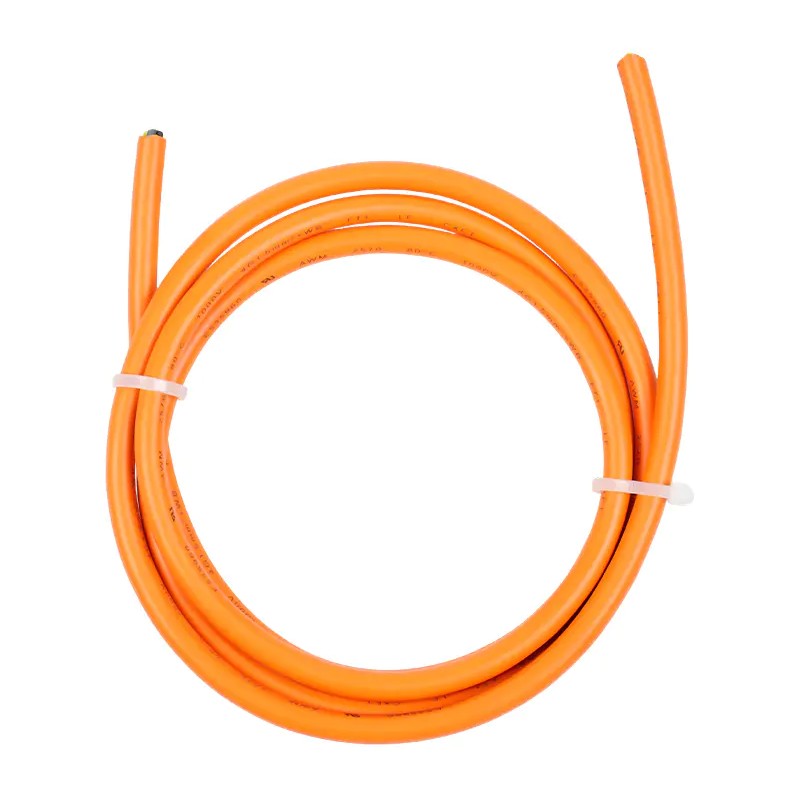

Cum să alegi Cabluri flexibile industriale pentru o mai bună rezistență la îndoire și durabilitate

În aplicațiile industriale, selectarea unui cablu flexibil cu adevărat rezistent la îndoire și durabil depinde de o evaluare completă a proiectarea structurală, performanța materialului, potrivirea aplicațiilor și standardele de testare , mai degrabă decât un singur parametru. Prioritizarea cablurilor cu structuri de viață la încovoiere ridicată și verificate prin teste de ciclu înalt îmbunătățește semnificativ stabilitatea operațională.

Structura conductorului determină performanța la îndoire

Rezistența la încovoiere a cablurilor industriale flexibile depinde în primul rând de structura conductorului.

• Fire fine de cupru cu mai multe fire
• Eșuarea de înaltă densitate
• Clasa de conductor de mare flexibilitate

În comparație, cablurile standard rezistă de obicei 10.000–50.000 de cicluri de îndoire , în timp ce cablurile industriale flexibile pot depăși 1 milion de cicluri .

Materialele de izolație și înveliș afectează durabilitatea

Alegerea materialului are un impact direct asupra duratei de viață a cablului în medii complexe.

Designul structural determină rezistența la oboseală

• Eșuarea stratificată reduce uzura internă
• Elementele de tracțiune îmbunătățesc stabilitatea
• Design rezistent la torsiune pentru mișcări complexe

Cablurile de înaltă performanță pot rezista ≥5 milioane de cicluri de îndoire și sprijină mișcarea pe mai multe axe în aplicațiile robotice.

Alegeți Pe baza unor scenarii de aplicație specifice

Mediile diferite necesită caracteristici diferite ale cablurilor:

• Sisteme cu lanțuri de tractare: flexibilitate ridicată și rezistență la abraziune
• Roboți industriali: rezistență puternică la torsiune
• Mașini grele: rezistență la tracțiune și rezistență la impact

Raza de curbare și instalarea sunt critice

• Instalare fixă: ≥4× diametrul cablului
• Instalare dinamică: ≥7,5× diametrul cablului

Instalarea necorespunzătoare poate duce la ruperea miezului, uzura tecii și defecțiunea prematură .

Testarea fiabilității este o referință cheie

• Testare de viață la încovoiere
• Testarea ciclului lanțului de tractare
• Testarea la torsiune

Pentru uz industrial standard, ≥ 1 milion de cicluri este recomandat, în timp ce scenariile cu cerere mare necesită ≥ 3 milioane de cicluri .

Lista de verificare a selecției cheilor

• Structura conductorului de înaltă flexibilitate
• Adecvarea materialului pentru mediu
• Design specific aplicației
• Date de testare verificate

Care este mai bine: Cablu industrial flexibil sau cablu standard? Diferențele cheie explicate

În aplicațiile practice, cablurile industriale flexibile sunt mai potrivite pentru medii dinamice, de înaltă frecvență și dure , în timp ce cablurile standard sunt mai potrivite pentru scenariile de distribuție a energiei statice și de bază. Diferențele dintre ele sunt semnificative în structură, durata de viață, performanță și domeniul de aplicare.

Diferențele clare în scenariile de aplicație

Distincția principală constă în locul în care este utilizat fiecare tip.

• Cabluri flexibile industriale: utilizate în sistemele de automatizare, lanțuri de tractare, articulații robotizate și mașini grele
• Cabluri standard: utilizate în cablarea clădirilor și instalații fixe

De exemplu, în sistemele cu lanțuri portabile, cablurile trebuie să reziste la mișcări continue, pe care cablurile standard nu le pot gestiona eficient.

Designul structural duce la diferențe de performanță

Construcția interioară variază semnificativ.

• Cabluri flexibile industriale: conductoare fine cu structuri optimizate pentru flexibilitate
• Cabluri standard: conductoare mai groase cu structuri mai simple

Acest lucru permite cablurilor flexibile să distribuie stresul mai uniform în timpul îndoirii și torsii.

Decalaj semnificativ în durata de viață la îndoire

• Cabluri standard: aproximativ 10.000–50.000 de cicluri
• Cabluri flexibile industriale: de obicei peste 1 milion de cicluri

Această diferență afectează în mod direct frecvența de întreținere și timpul de funcționare a sistemului în mediile industriale.

Capacități de rezistență la mediu

Mediile industriale necesită durabilitate mai mare.

• Cabluri flexibile industriale: rezistente la ulei, abraziune, variații de temperatură și coroziune
• Cabluri standard: rezistență limitată, potrivite pentru medii controlate

Diferențele de integrare funcțională

Sistemele moderne necesită adesea atât putere, cât și transmisie de semnal.

• Cabluri industriale flexibile: suportă putere integrată și transmisie de semnal
• Cabluri standard: concepute în principal numai pentru transmisia de energie

Tabel de comparație a performanței

Impactul asupra fiabilității echipamentelor

În sistemele automate, defectarea cablului poate duce la oprirea producției. Utilizarea cablurilor flexibile reduce riscurile de întrerupere a semnalului și defecțiuni mecanice, asigurând o funcționare stabilă.

Cum să alegi Based on Needs

• Este implicată mișcarea frecventă?
• Este mediul dur (ulei, temperatură)?
• Este necesară atât puterea, cât și transmisia semnalului?
• Funcționarea continuă este critică?

Dacă răspunsul este da la majoritatea dintre acestea, cablurile industriale flexibile sunt alegerea mai potrivită .

sunt Cabluri flexibile industriale Potrivit pentru echipamente de mișcare de înaltă frecvență?

Cablurile industriale flexibile sunt foarte potrivite pentru echipamentele în mișcare de înaltă frecvență. Designul lor le permite să reziste mișcării continue, îndoiri repetate și solicitări mecanice complexe, asigurând performanțe stabile pe termen lung în medii solicitante.

Mișcarea de înaltă frecvență necesită performanțe specializate ale cablurilor

În sistemele automate, cablurile trebuie să se deplaseze continuu cu echipamente precum lanțuri de tragere și brațe robotizate.

• Rate mari de ciclu: de la zeci până la sute de mișcări pe minut
• Ore lungă de funcționare: adesea utilizare continuă 24/7
• Mișcare complexă: îndoire, răsucire și tensiune combinate

În astfel de condiții, cablurile standard tind să se cedeze rapid.

Rezistența la îndoire și la oboseală sunt critice

• Capabil de peste 1 milion de cicluri de îndoire
• Tipurile de înaltă performanță pot ajunge 3-5 milioane de cicluri

Această durabilitate provine din conductori cu fire fine și structuri interne optimizate care reduc concentrarea tensiunilor.

Rezistența la torsiune sprijină mișcarea pe mai multe axe

În sistemele robotizate, cablurile sunt supuse nu numai la îndoire, ci și la torsiune.

• Rezistă la torsiune continuă de ±180°
• Se ocupă de mișcare combinată multidirecțională

Rezistența la abraziune și la mediu asigură longevitatea

Mișcarea de înaltă frecvență implică adesea frecare și expunere la medii dure.

• Rezistență ridicată la abraziune pentru utilizarea lanțului portabil
• Rezistenta la ulei pentru utilaje industriale
• Rezistență la temperatură pentru condiții extreme

Scenarii tipice de aplicare

• Linii de producție automate: puterea lanțului de transport și transmisia semnalului
• Roboți industriali: cablare de mișcare continuă a articulațiilor
• Sisteme logistice: echipamente de sortare de mare viteză
• Mașini grele: zone de ridicare și deplasare

Prezentare generală a comparației performanței

Impactul asupra stabilității echipamentelor

În sistemele de înaltă frecvență, defecțiunea cablului duce adesea la timpi de nefuncționare. Utilizarea cablurilor flexibile reduce riscurile precum ruperea și întreruperea semnalului, îmbunătățind continuitatea operațională.

Considerații cheie de selecție

• Disponibilitatea datelor de testare cu ciclu înalt
• Suport pentru îndoire și torsiune combinate
• Rezistenta la uzura si ulei
• Compatibilitate cu traseele de mișcare

Cum să selectezi dreapta Cablu industrial flexibil pentru sistemele cu lanțuri de tractare

Selectarea cablului flexibil industrial adecvat pentru sistemele cu lanțuri portabile necesită potrivirea cablului la parametrii de mișcare, constrângerile de instalare, cerințele electrice și condițiile de mediu. Alegerea unui model conceput pentru funcționare dinamică continuă asigură durată lungă de viață și performanță stabilă a sistemului .

Potriviți tipul cablului la parametrii de mișcare

Caracteristicile de funcționare ale lanțului de porțire influențează direct selecția cablului.

• Lungimea cursei: cursele lungi (de exemplu, ≥10 m) necesită o rezistență mai mare la tracțiune
• Viteză: sistemele de mare viteză necesită performanțe dinamice îmbunătățite
• Accelerație: pornirile/opririle frecvente necesită rezistență la impact

La mașinile de mare viteză, cablurile pot suferi sute de cicluri pe minut, necesitând o stabilitate structurală excepțională.

Raza de îndoire determină cerințele structurale

Spațiul limitat în interiorul lanțurilor de transport face ca raza de îndoire să fie un factor critic.

• Raza recomandată: de obicei ≤ 7,5× diametrul cablului
• Aspectele compacte necesită o flexibilitate mai mare

Selectarea necorespunzătoare a razei poate duce la oboseală prematură și defecțiune a conductorului.

Selectați specificațiile conductorului în funcție de nevoile electrice

Cerințele electrice variază în funcție de echipament.

• Transmisia puterii: concentrați-vă pe capacitatea curentă
• Transmiterea semnalului: asigurați rezistența la interferențe
• Utilizare hibridă: alegeți cabluri combinate de putere și semnal

Cablurile integrate simplifică cablarea și îmbunătățesc fiabilitatea sistemului în configurațiile de automatizare.

Materialul învelișului afectează rezistența la uzură și durata de viață

Frecarea continuă în interiorul lanțurilor de transport necesită materiale exterioare durabile.

• Rezistență ridicată la abraziune pentru mișcări frecvente
• Rezistență la ulei pentru mediile de mașini
• Rezistență la rupere pentru durabilitate pe termen lung

Ciclul de viață ca măsură de bază de evaluare

• Aplicații standard: ≥1 milion de cicluri
• Scenarii cu cerere mare: ≥3 milioane de cicluri

Evaluările mai mari ale ciclului reduc direct riscurile de nefuncționare.

Metoda de instalare afectează performanța

Instalarea corectă asigură o performanță optimă a cablului.

• Permite mișcarea liberă în interiorul lanțului
• Evitați suprapunerea sau compresia
• Păstrați aranjamentul uniform

Comparație tipică a parametrilor de selecție

Scenarii tipice de aplicare

• Mașini CNC: curse scurte de înaltă frecvență
• Sisteme logistice: călătorii lungi și continue
• Linii automate: mișcare coordonată pe mai multe axe

Considerații cheie de selecție

• Definiți clar mișcarea și mediul
• Potriviți raza de curbură și constrângerile de spațiu
• Selectați specificațiile corecte ale conductorului
• Prioritizează ciclul de viață înalt
